Uno de los principales puntos dentro del diseño de la herramienta de estampado, sera el colocar de manera balanceada los amarres para sujeción a la prensa.

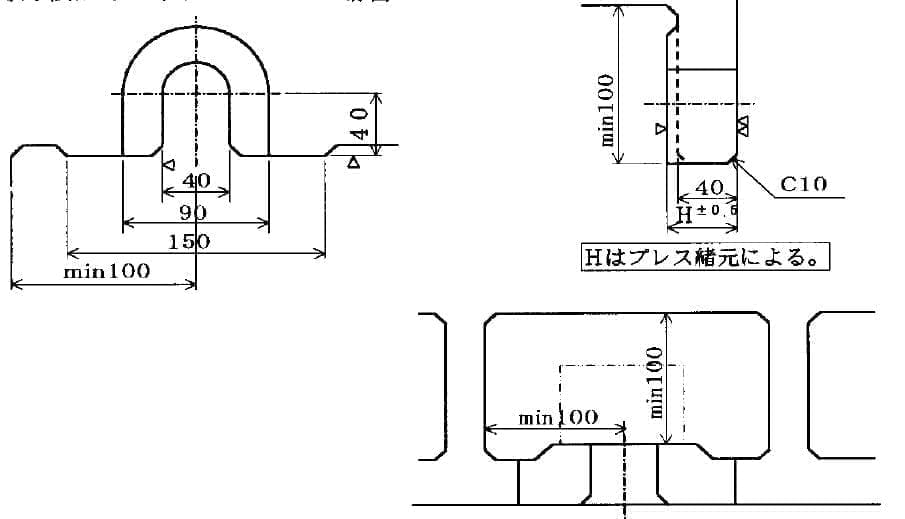

Tome en cuenta las siguientes restricciones para su definicion:
Regularmente el ancho de la ranura para el tornillo es de 32mm, en el ejemplo de las imágenes se muestra a una dimensión de 40mm.
Ya sea de construcción de placas de acero o de fundición, estas dimensiones de referencia se consideran igual para ambos casos.

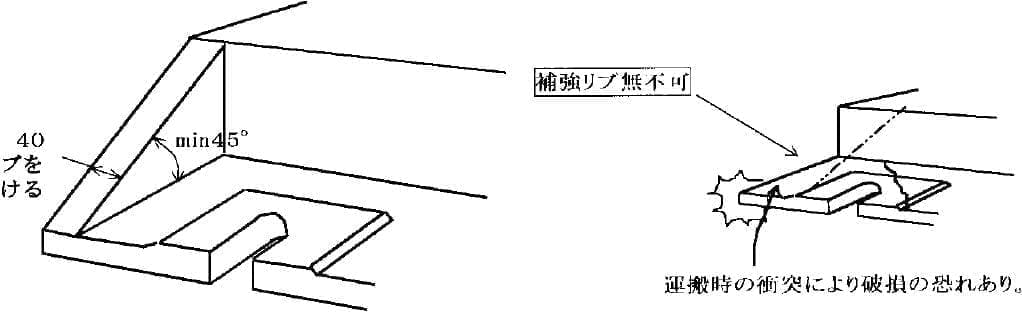

Cuando un amarre este cercano al borde de la herramienta, deberá reforzarlo con un nervio extra, ya que en caso de ser de fundición esta podría quebrarse al momento del giro de la herramienta, observe la imagen siguiente:
