Los esfuerzos de trabajo o las fuerzas de trabajo que ejerce una cama sobre las superficies de deslizamiento son un dato muy importante para identificar las zonas donde se concentra la presión acorde a la fuerza de trabajo requerida por la operación a realizar, ya sea recorte o formado.

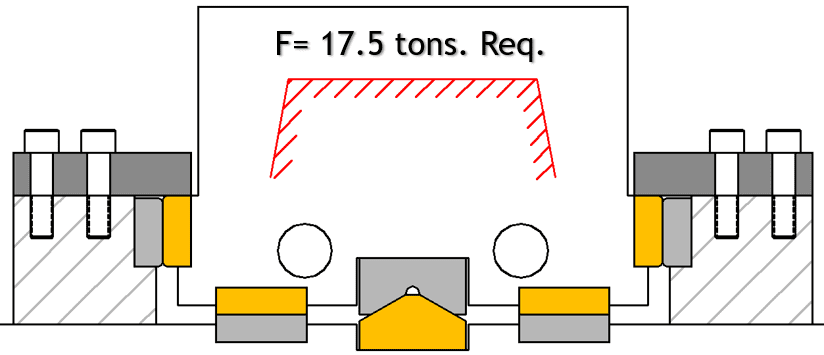

En este ejemplo analizaremos una operación de Recorte de Perfil que requiere 17.5 toneladas de fuerza para realizar el recorte:
En la siguiente vista podemos ver las fuerzas que actúan en los componentes de deslizamiento:
- F = Fuerza para realizar el Recorte
- P = Fuerza requerida por la Prensa
- Q = Fuerza ejercida durante el empuje angular
- V = Fuerza ejercida en la base del deslizamiento
Aplicando las formulas serian así:
- P = F x (1 / tan Angulo), 17.5 x (1/1.192) = 14.68 Ton
- Q = F x (1 / sen Angulo), 17.5 x (1/0.766) = 22.85 Ton
- V = F x (1 / tan Angulo), 17.5 x (1/1.192) = 14.68 Ton
Analizando podemos deducir que la fuerza mas critica es la “Q”, la fuerza de empuje angular ya que se incrementa un 30.5% de la fuerza requerida por la operación, mientras que la fuerza ejercida en la base de deslizamiento “V” se reduce un 16%.
IMPORTANTE: El angulo de empuje en una cama deberá ser 50 grados, no utilice 45 grados ya que el golpe al momento de contacto sera incrementado.
Veamos que le sucede a estas placas utilizadas en el deslizamiento angular:
Ahora analizaremos las cargas laterales de la cama, suponiendo que estaremos utilizando un angulo en la cuchilla de recorte de 2 grados (Corte tijera, corte cizalla).
Aplicando las formulas serian así:
- F = Fuerza requerida para realizar el recorte 17.5 Ton
- V = F x (1 / tan Angulo) = F x (1 / tan 88) = 17.5 x (1/28.64) = 0.611 Ton
La carga lateral representa un 3.5% de la fuerza requerida para la operación, por lo tanto la fricción es casi nula y al momento de estar funcionando no deberán existir problemas de desgaste por fricción.
