NOTA IMPORTANTE!
Un diseño de herramienta tiene que tener como alta prioridad el tener una funcionalidad adecuada durante la producción, esto marcara la diferencia entre un buen diseño y uno con oportunidades de mejora.
CONSIDERE LO SIGUIENTE:
Trate de evitar al máximo posible el uso de Camas Aéreas, no importa si estas son comerciales o de fabricación.
Tome en cuenta que las Camas Aéreas son fáciles de diseñar y construir pero tambien son de mucha dificultar para hacer ajustes durante la etapa de mantenimiento de herramientas y producción.
Para evitar el uso de Camas Aéreas considere agotar las siguientes recomendaciones:
- Obtener los agujeros directamente desde el Blank
- Obtener los perfiles de recorte directamente desde Blank
- Obtener los perfiles de recorte haciéndolos en dirección de prensa
- Gire la parte entre estaciones para punzonar o recortar en dirección de prensa
Después de agotar todas estas opciones, entonces sera el momento de proceder a diseñar una Cama Aérea.

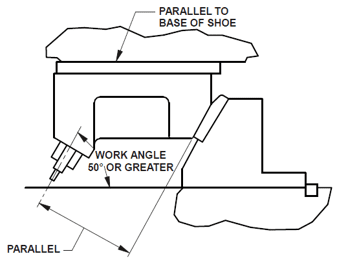

Considere la base “Horizontal” de la cama aérea en ángulos de trabajo de 50, 55 o 60 grados como se muestra en la siguiente imagen:

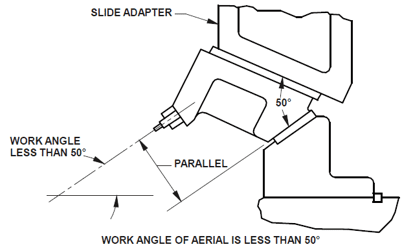

Considere la base “Angulada” de la cama aérea en ángulos de trabajo de 35, 40 y 45 grados como se muestra en la siguiente imagen:
