Explicaremos uno de los dos métodos que existen para centrar un proceso de estampado o troquelado dentro de la prensa, para esto tomaremos en cuenta:
- La cantidad de Operaciones
- La distancia de cada operación vs centro de prensa
- La fuerza requerida por cada operación

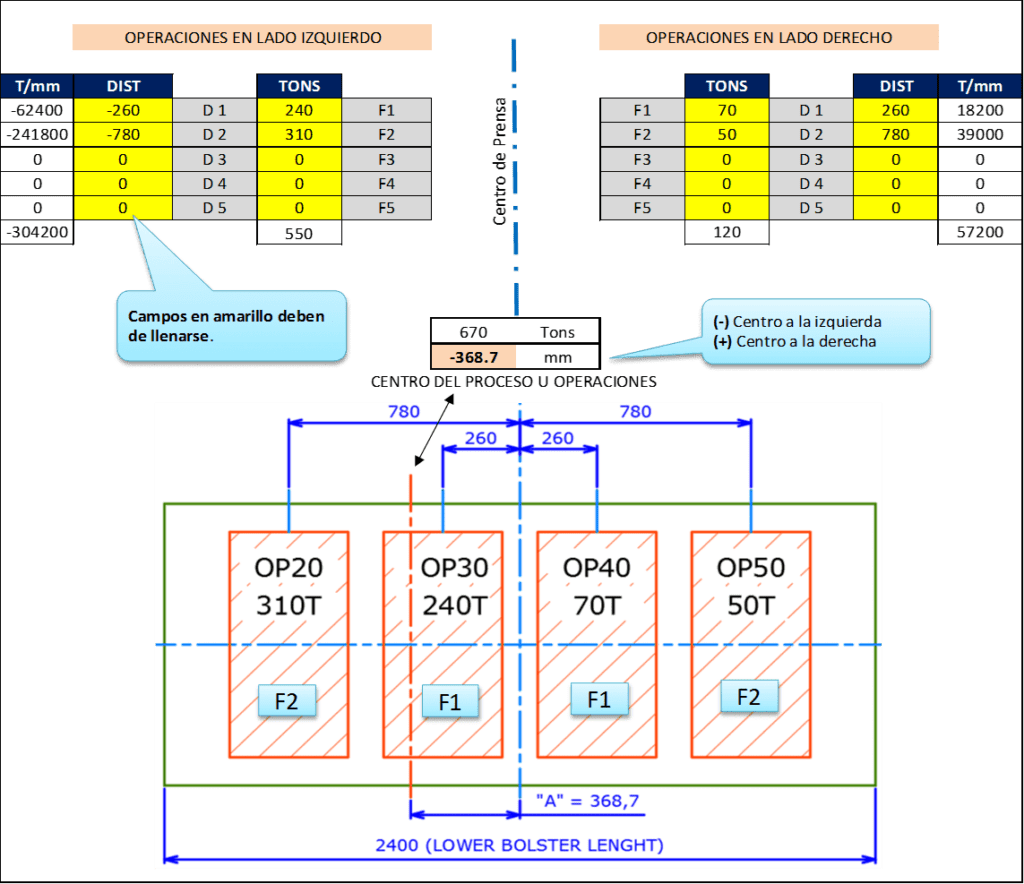

Este calculo tomara en cuenta las operaciones localizadas tanto a la izquierda como a la derecha del centro de la prensa (ver imagen siguiente)
Note que las 2 operaciones a la izquierda y a la derecha se identifican como F1 y F2 (fuerza1 y fuerza2). Para ambos casos la fuerza se expresara en TONS (toneladas) y la DIST (distancia) se expresara en milímetros, NEGATIVOS para las operaciones a la izquierda y POSITIVOS para las operaciones a la derecha.
El calculo realizado en la imagen superior se expresaría de la siguiente manera:
LADO IZQUIERDO:
F1 (240T) * DIST1 (-260mm) = – 62,400 Tons/mm
F2 (310T) * (DIST2 (-780mm) = – 241,800 Tons/mm
Resultante de Fuerza Total Izquierda = – 304,200 Tons/mm
LADO DERECHO:
F1 (70T) * DIST1 (260mm) = 18,200 Tons/mm
F2 (50T) * DIST2 (780mm) = 39,000 Tons/mm
Resultante de Fuerza Total Derecha = 57,200 Tons/mm
Ahora SUMAREMOS AMBAS RESULTANTES (IZQUIERDA + DERECHA)
(- 304,200) + (57,200) = (- 247,000 Tons/mm)
Como paso final dividiremos la resultante de las fuerzas entre la sumatoria del tonelaje requerido por todas las operaciones, quedando así:
Resultante de fuerzas = – 247,000 Tons/mm
Sumatoria de Tonelaje = 240+310+70+50 = 670 Tons
CENTRO DEL PROCESO VS CENTRO DE PRENSA
( – 247,000) / (670) = – 368.7mm
