Explicaremos uno de los dos métodos que existen para centrar un proceso de estampado o troquelado dentro de la prensa, para esto tomaremos en cuenta:
- La cantidad de Operaciones
- La distancia de cada operación vs borde de prensa (Der->Izq)
- La fuerza requerida por cada operación
Este calculo se tomara en cuenta El Largo de la Cama de la prensa para poder determinar la distancia calculada del centro del proceso.

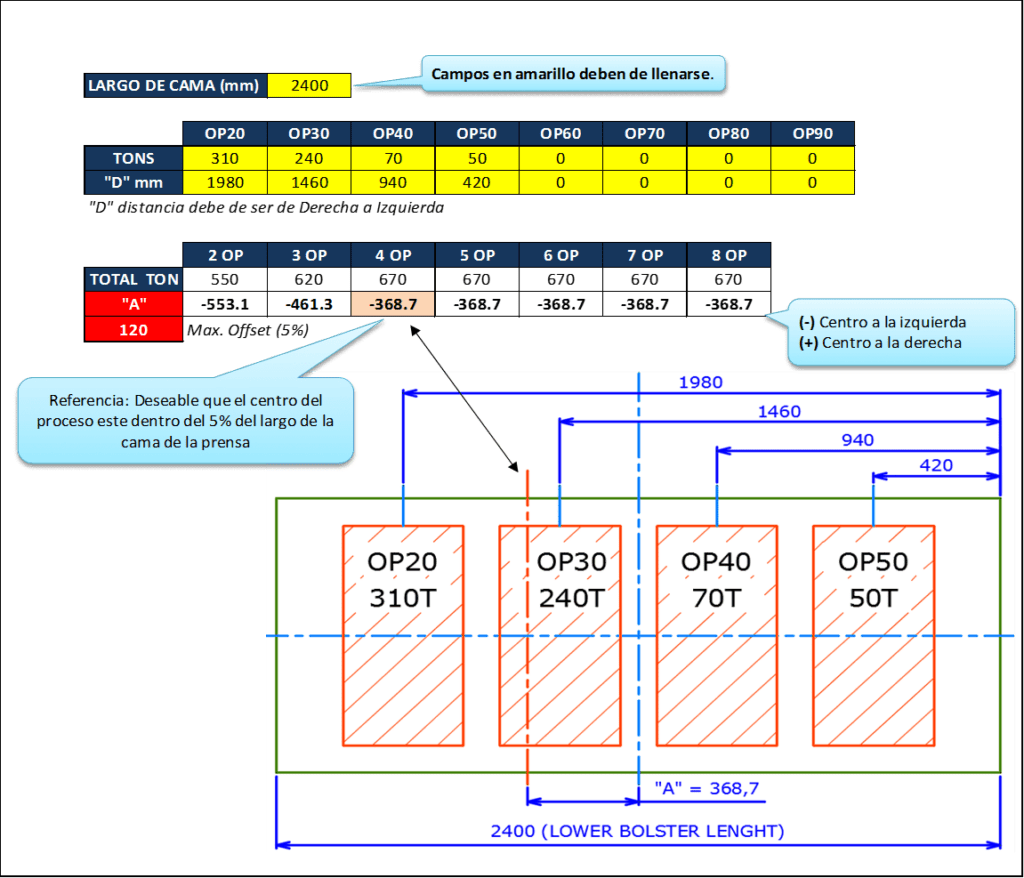

La imagen nos muestra los nombres de las operaciones como OP20, OP30, OP40 y OP50 asi como sus respectivos tonelajes.
También nos muestra un rango de referencia indicado con la letra “A”, que vendría a ser el 5% del Largo de la Cama (2,400mm * 5% = 120mm). Regularmente la fuerza máxima en una prensa se localiza en un rango del 10% hacia cada lado tomando de referencia el centro de la misma.
El calculo realizado en la imagen superior se expresaría de la siguiente manera:
DE DERECHA A IZQUIERDA:
OP50 = (50T) * (420mm) = 21,000 Tons/mm
OP40 = (70T) * (940mm) = 61,800 Tons/mm
OP30 = (240T) * (1,460mm) = 350,400 Tons/mm
OP20 = (310T) * (1,980mm) = 613,800 Tons/mm
Resultante Total del producto = 1,047,000 Tons/mm
Ahora DIVIDIREMOS esta resultante entre la sumatoria de fuerzas para localizar el centro del proceso vs el Borde de la Cama de la prensa
(1,047,000 Tons/mm) / (310T+240T+70T+50T = 670T) = 1,562.68mm
Como paso final restaremos la distancia del centro de proceso encontrada vs la mitad del largo de la cama de la prensa :
1,562.68mm – (2,400mm/2 = 1,200mm) = 368.7mm
