Conceptual mente entenderemos que el golpe con la mayor carga de fuerza en una prensa esta situado al centro de la misma, lo que significa al centro de los puntos de apoyo o de transmisión de fuerza mecánica, conforme nos alejamos del centro, esta carga ira en disminución aproximadamente como se muestra en la siguiente imagen.
Si deseamos que el carnero, ram o martinete de la prensa tenga un viaje totalmente horizontal, tendríamos que tener localizada la resultante de fuerzas de nuestro proceso de estampado justo al centro.
Si por cuestiones de tamaño de troquel y cantidad de operaciones no es posible mantener la resultante de fuerzas de nuestro proceso al centro, entonces el carnero, ram o martinete sufriría una ligera inclinación causando a futuro un desgaste en las guías de la prensa, así como en algunos componentes de nuestro troquel.

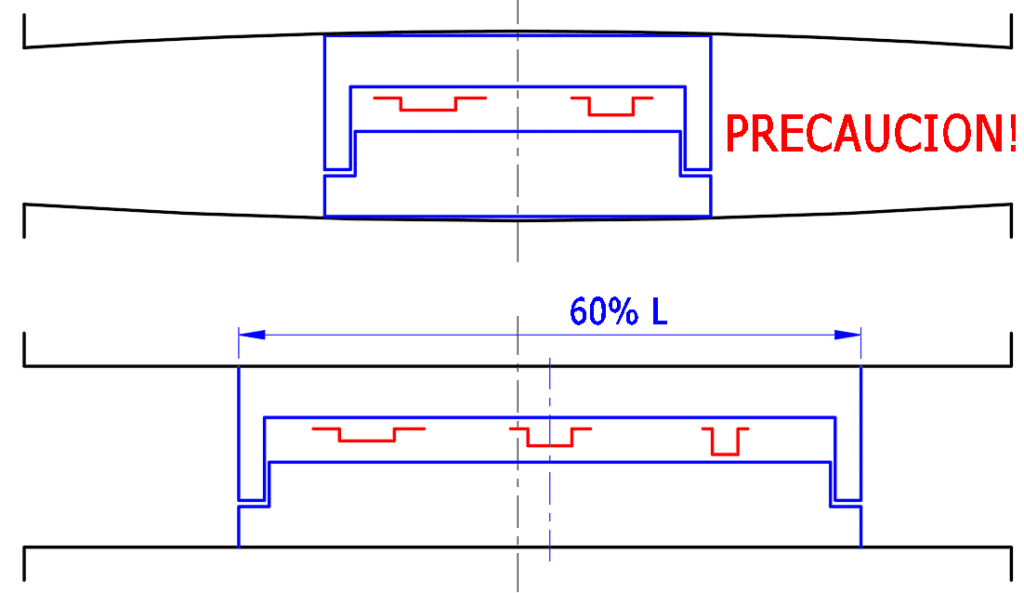

Por otro lado, teniendo un troquel muy pequeño en longitud situado al centro de la prensa, este terminara por ocasionar un pande amiento, los fabricantes sugieren mantener un 60% mínimo cubierta la longitud de la mesa de la prensa para evitar estas malas condiciones de trabajo.
La mejor verificación del centrado a prensa vs nuestra resultante de cargas acorde a nuestro proceso de estampado sera utilizar la gráfica proporcionada por el fabricante del equipo.
Como interpretar el centrado de un troquel en prensa utilizando la gráfica de capacidad proporcionada por el fabricante?

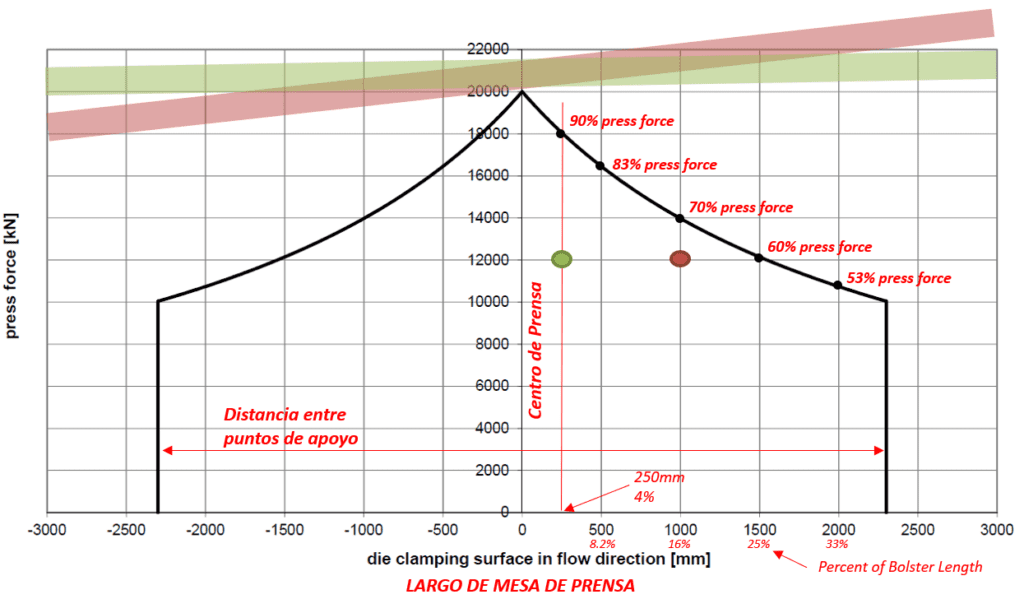

Analicemos el siguiente ejemplo donde estamos considerando un proceso de estampado que demanda 12000kN (1,224T) utilizando una prensa de 6 metros de largo y 2,000T de capacidad.
En un caso podemos apreciar que nuestra resultante de fuerzas quedo a una distancia de 1 metro contra el centro de la prensa, esta esta representada por un circulo ROJO, aquí la gráfica de la prensa nos indica que tiene capacidad para estampar nuestro proceso en esa posición, solo que estará causando una inclinación del carnero, ram o pison de la prensa, causando desgaste en las guías de la prensa a futuro.
Ahora supongamos que nos fue posible desplazar todo el troquel y el proceso hacia la izquierda, quedando la resultante de fuerzas a 250mm del centro de la prensa, esta esta representada por un circulo VERDE, aquí claramente es obvio que la fuerza de la prensa o el golpe sera de mejor provecho y se reducirá la inclinación causada al ram de la prensa.
Claro esta que mantener la resultante de fuerzas de nuestro proceso de estampado muy cerca del centro de la prensa nos traerá grande beneficios a largo plazo en todos los aspectos.
Recuerda nunca centrar el tamaño del troquel contra el centro de la prensa, lo que deberás centrar es la resultante de fuerzas de tu proceso de estampado.
