El buje utilizara un Ajuste para claros “Locational Clearence”
ISO H7/g6 Norma ANSI B4.2
Respete las tolerancias del diámetro de alojamiento, esto con el fin de lograr una correcta rigidez, alineación y precisión. La tolerancia para el diámetro D2 es un g6

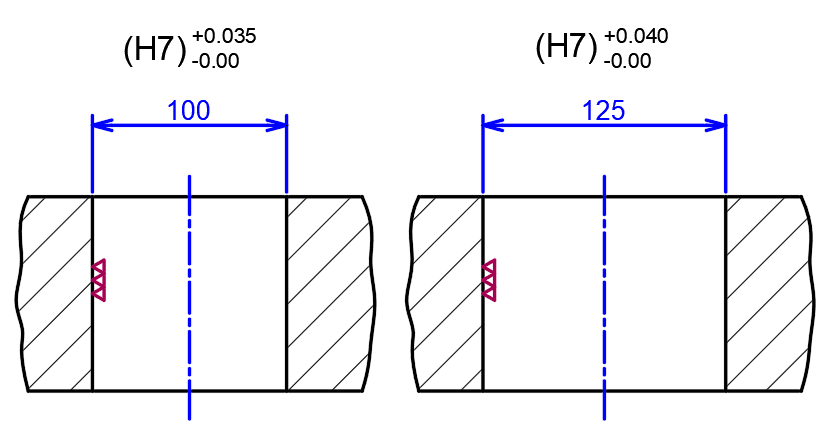

Analice este ejemplo de 4 barrenos cada uno de diferente diámetro. Aquí ya se muestran las tolerancias de ajuste H7 correspondientes para cada valor.
Como observación final, vea la tabla comparativa de diámetros y ajustes, aquí se indica el Claro Máximo en la condición máxima de tolerancias, que existirá en el ensamble del Buje Quia contra la Zapata.
