Hoy en día la seguridad en cualquier empresa nacional o internacional juega un papel del alta prioridad, así es que las zonas o áreas de seguridad en una herramienta de estampado tendrá la misma importancia.
Las áreas de seguridad en una herramienta, no es más que 2-4 figuras cuadradas maquinadas en la zapata inferior y superior, o bien zonas de excedente de la misma fundición. Usualmente, tendrán 100mm de espacio entre sus caras estando la herramienta cerrada en su totalidad.
Son utilizadas para colocar el Poste o Pilar de seguridad de la prensa mientras la herramienta esta en producción y requiere alguna intervención por parte del personal técnico. En caso de que la prensa sufriera alguna falla y el carnero se viniese hacia abajo, este sería detenido por la zapata superior al entrar en contacto con el poste o pilar de la prensa.

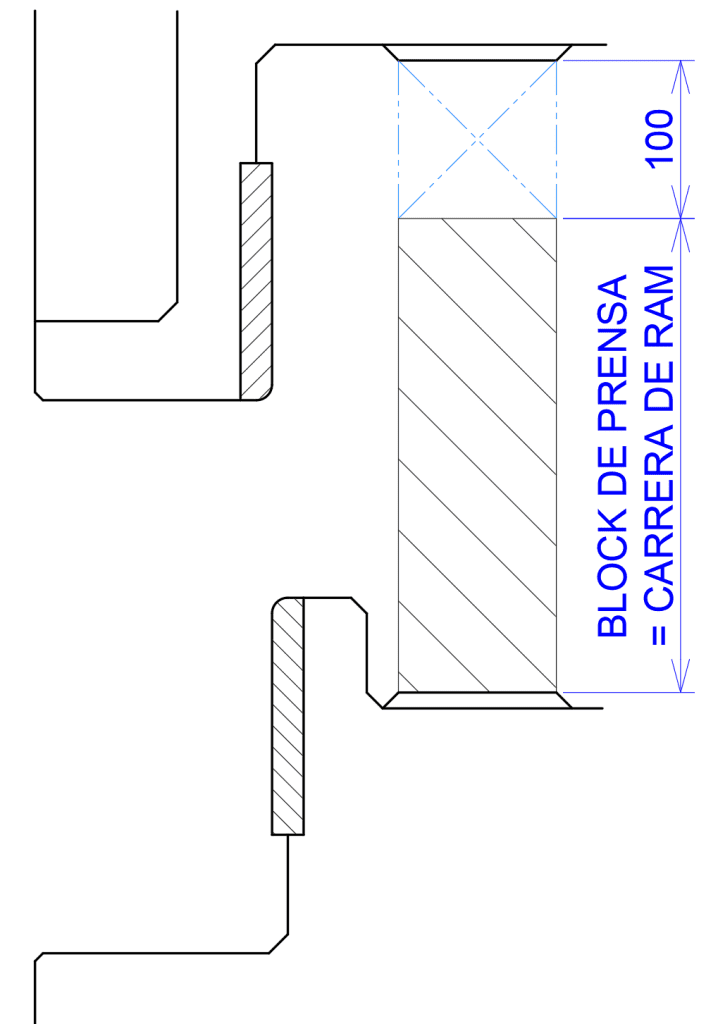

Como ya mencionamos anteriormente, sobre estas áreas de seguridad se deberá colocar el Poste de Seguridad que viene incluido en la mayoría de las prensas, especialmente en diseño de prensas de 4 columnas. Usualmente, estos Blocks, Postes o Pilares tienen como característica una Longitud igual a la carrera de la prensa.
Los 100mm de claro sería la distancia máxima que podría viajar al carnero de la prensa en caso de alguna falla, la prensa se detendría al tocar la zona de seguridad superior contra el poste o pilar de seguridad.

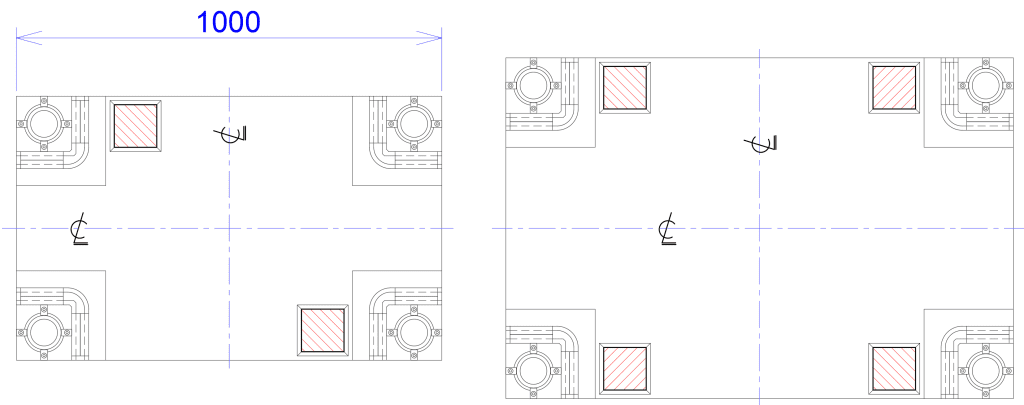

Si la prensa asignada a nuestra herramienta está habilitada con este sistema de seguridad, tendríamos que incluir como mínimo 2 áreas si el largo es de aproximadamente 1000mm, para un tamaño mayor se tendrían que considerar 4 áreas como se muestra en la siguiente imagen.
Estas áreas de seguridad siempre deberán tener bajo ellas un nervio de soporte con el fin de ser lo más fuerte o robustas, nunca deje un espacio o hueco debajo, observe la siguiente imagen.
El mismo concepto aplica si la construcción del troquel o herramienta es de placas de acero, vea la siguiente imagen.
