Ajuste estándar para Punzón Shoulder Vs Porta Punzón

octubre 7, 2011

3130

El ajuste correcto para embonar cuerpo del punzón en la cavidad del porta punzón es H6/m5 (Transition Fit) según NAAMS – JIS.

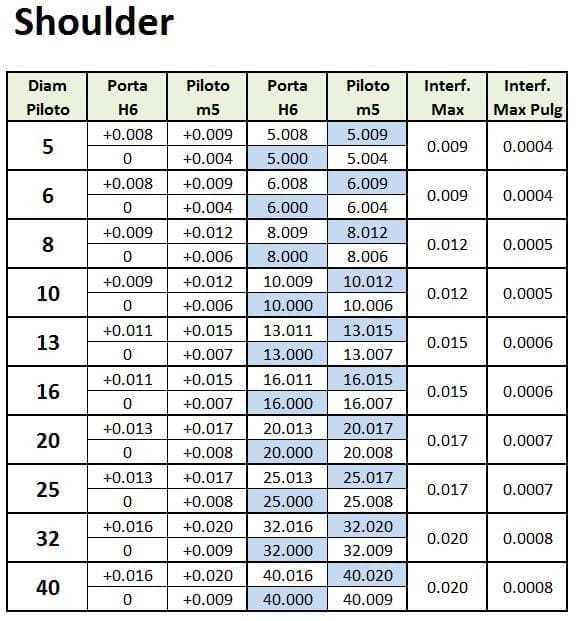

Como se puede apreciar en la tabla siguiente, la interferencia máxima entre punzón y porta punzón es un rango de 0.009mm (0.0004”) a 0.020mm (0.0008”) dependiendo del diámetro.

ajustepunzonshoulder01 | Blog de Diseño de Troqueles Die Design

ajustepunzonshoulder | Blog de Diseño de Troqueles Die Design
