Al definir la carrera del pisador superior en cualquier tipo de troquel, deberas considerar las longitudes que ofrecen los pilotos comerciales.
Siempre sera mandatario utilizar pilotos con retainers directos a la zapata, y se deberá de evitar al máximo el utilizar pilotos que estén empotrados en el pisador, ya que si las guías del pisador pierden su ajuste deslizante, entonces los pilotos ya no tendrán su localización correcta.
Porque se recomienda utilizar los pilotos con retainers directos a la zapata?
Porque mantienen su localización correcta sin depender de componentes móviles y pueden resistir el punzonar el material en caso de alguna perdida de paso.

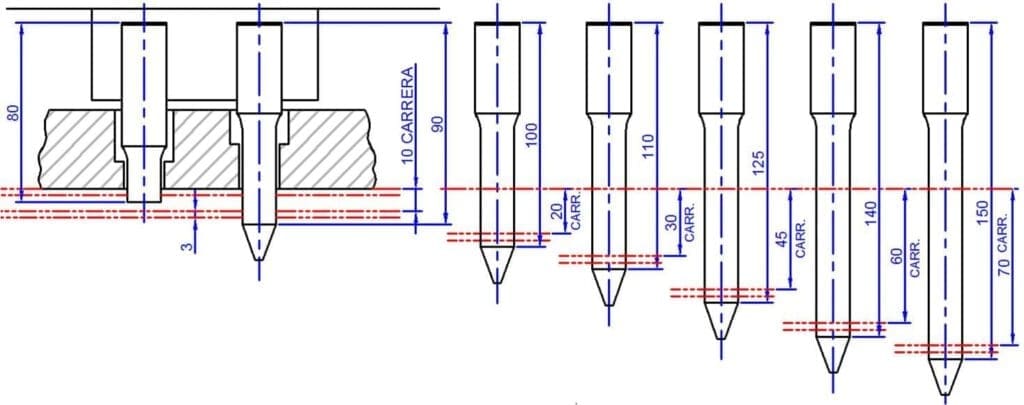

En conclusión y de manera practica, tome en cuenta la siguiente imagen donde se muestra la correcta aplicación en términos de longitudes de pilotos y carrera de pisador, donde se parte de utilizar un punzón de 80mm de largo. (Se tomaron datos de pilotos marca Moeller del tipo Ball Lock Heavy Duty)
