El tamaño para el diámetro de la rosca de extracción sera el mismo del diámetro del tornillo a utilizar en una cuchilla, punzón o porta punzón.

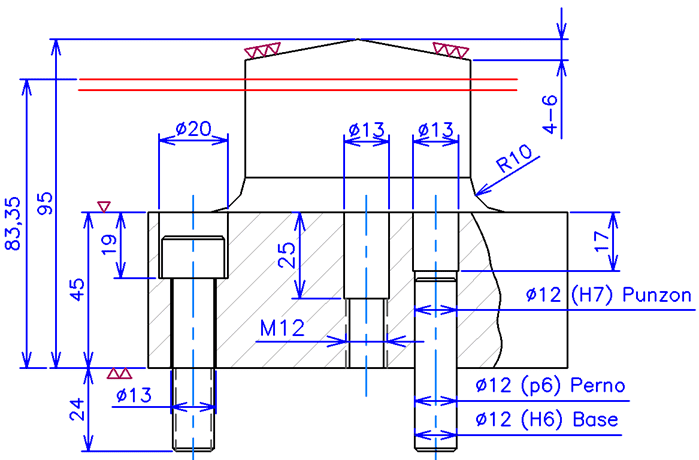

En la siguiente imagen de un punzón de fabricación se muestra en el lado izquierdo la cavidad para un tornillo M12 y a la izquierda la cavidad para el perno alineador, la rosca de extracción esta mostrada a un lado del perno donde se aprecia el tamaño de la rosca M12.
Las roscas de extracción tambien pueden ser utilizadas como roscas de manejo o transporte de los elementos.

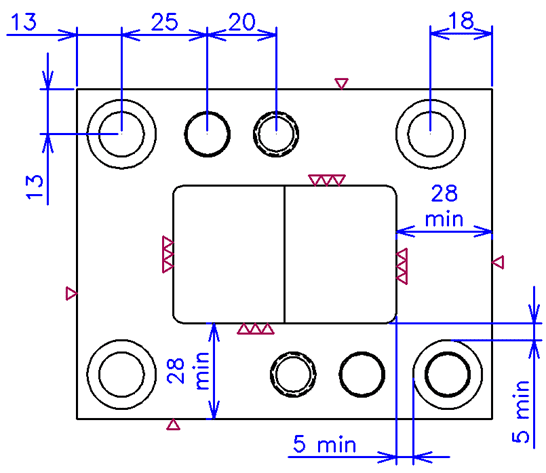

Usualmente las roscas de extracción se localizaran a un lado de cada perno alineador como se muestra en la siguiente imagen.
