Pisadores y Resortes de Troquel

abril 13, 2022

2802

Después de calcular la cantidad adecuada de resortes así como de su tamaño, habrá que hacer la distribución en el pisador superior ya sea este para una operación de recorte-punzonado o de formado

Tenga precaución al momento de definir el Espesor de la Placa Pisadora, ya que esta se podrá flexionar al pre-comprimir los resortes para lograr tener una fuerza inicial al momento de sujetar el material a troquelar

También considere que al hacer esta practica los tornillos de los Spool Pads o Retenedores de pisador estarán trabajando o soportando la fuerza ejercida por los resortes al Pre-Comprimirlos 3mm

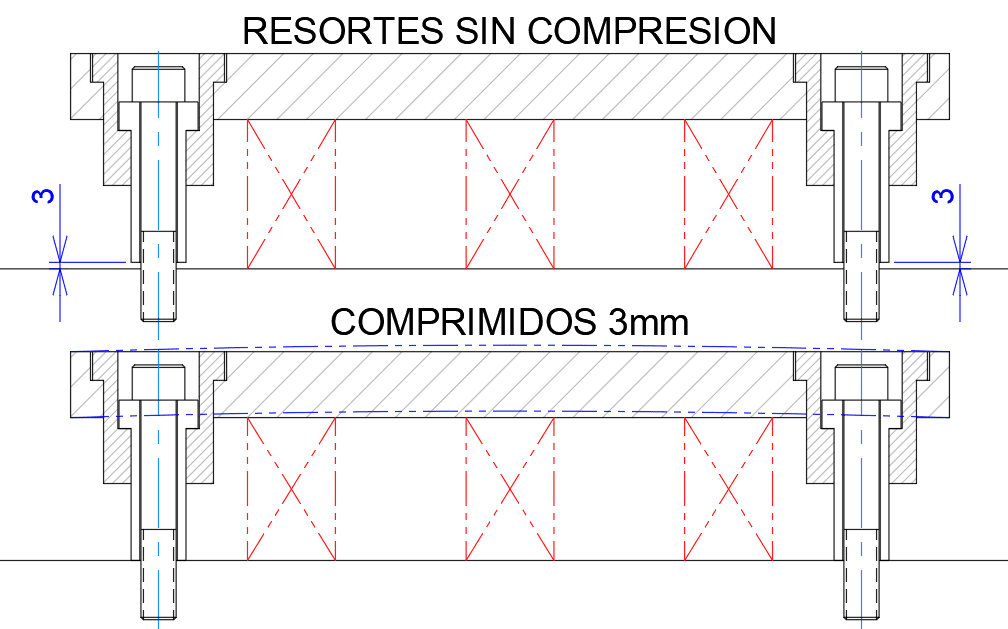

Resortestroquel8 | Blog de Diseño de Troqueles Die Design — Note que el pisador dependiendo del tamaño y espesor pudiera sufrir una ligera deformación debido a la fuerza resultante de la Pre Compresión de los resortes

Para evitar situaciones a la mostrada en la imagen superior, se podría recurrir a utilizar algún método para pre-comprimir de forma individual cada resorte como se muestran en las siguientes imágenes:

Spring Retainers | Blog de Diseño de Troqueles Die Design — Tornillo de hombro y Retenedor de resorte comercial

Resortestroquel9 | Blog de Diseño de Troqueles Die Design — Ejemplo de arandela y funda para pre comprimir cada resorte individual
