Regularmente los adelgazamientos en los Flanges “Patines” se deben a un mal diseño del producto a estampar.
Diseñar una parte estampado no consta solamente del modelado de la parte, diseñar una parte estampada es considerar todas las posibles causas y problemas que ocurren durante su proceso de estampado.

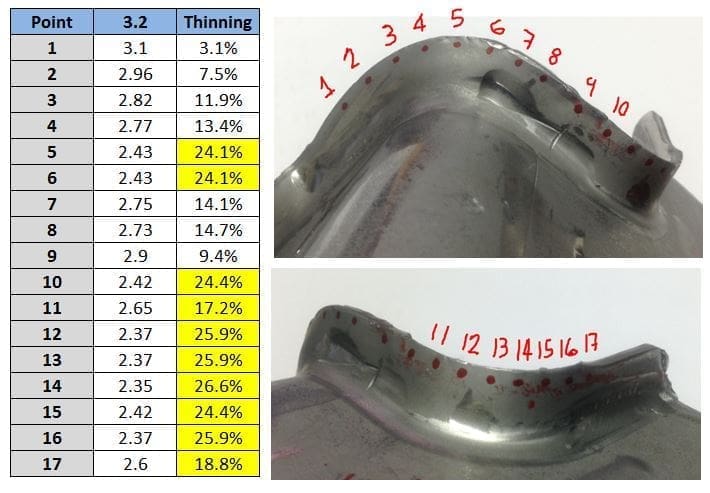

Este es el problema mas común al modelar partes con zonas que no son amigables al proceso de estampado, como lo es el siguiente ejemplo donde se tiene un Flange al rededor de un angulo, lo cual genera adelgazamientos críticos de mas del 15% del espesor del material. Aun que para ser mas preciso en este dato, el adelgazamiento maximo sera acorde al tipo de material y sus caracteristicas mecanicas.
Un adelgazamiento máximo para no poner en riesgo la funcionalidad de la parte se puede considerar en un rango del 13-15%
