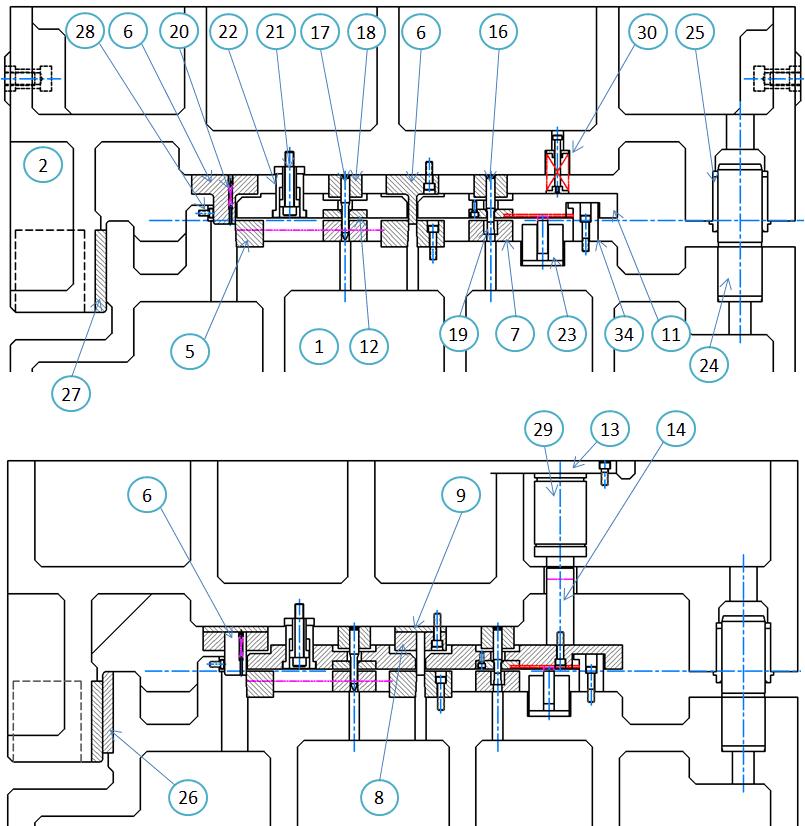

Enseguida mostramos la sección típica de un troquel cortador de blanks con todos los componentes mas comunes que forman parte de este tipo de herramientas
La sección de la parte superior, muestra un troquel económico, en el cual la diferencia esta en los punzones de recorte No 6, estos aparecen de una sola pieza sin contar con un porta punzon No 8 y placa de impacto No 9
Otra característica es que el pisador superior utiliza resortes No 30 debido a que la carrera de pisado es poca y la fuerza de botado que el material requiere puede ser obtenida por estos elementos, en cuanto a la sección inferior, esta esta utilizando cilindros de nitrógeno No 29
Podríamos decir que la sección superior corresponde o es apta para un troquel de bajo o medio volumen de producción y la sección inferior puede aplicar para un volumen de producción mas alto.

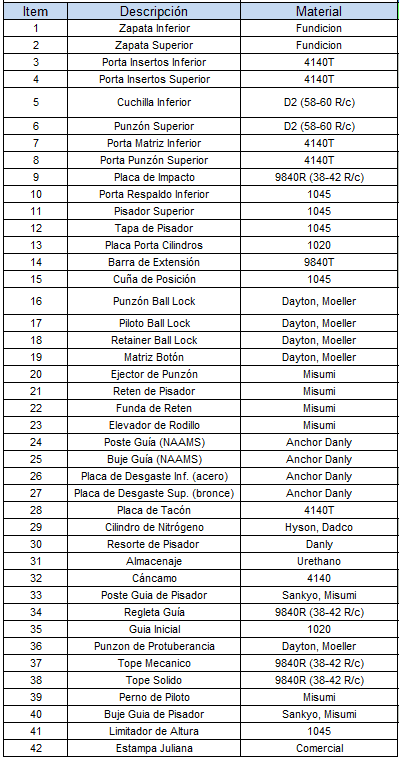

La siguiente lista de materiales muestra algunos componentes comerciales los cuales pueden ser de fabricación en casa:
