Ajuste Estándar para Instalación de Postes Guías NAAMS

El poste utilizara un Ajuste de interferencia “Locational Interference” ISO H7/r6 Norma ANSI B4.2

IMPORTANTE DURANTE LA INSTALACIÓN:

Trate de no hacerlo mediante golpes, el método correcto es enfriarlo en hielo seco por un periodo de 6-8 horas para diámetros de 50-80mm y de 4-6 horas para diámetros de 25-50mm, el diámetro del poste se reducirá de 0.0015”-0.0025”

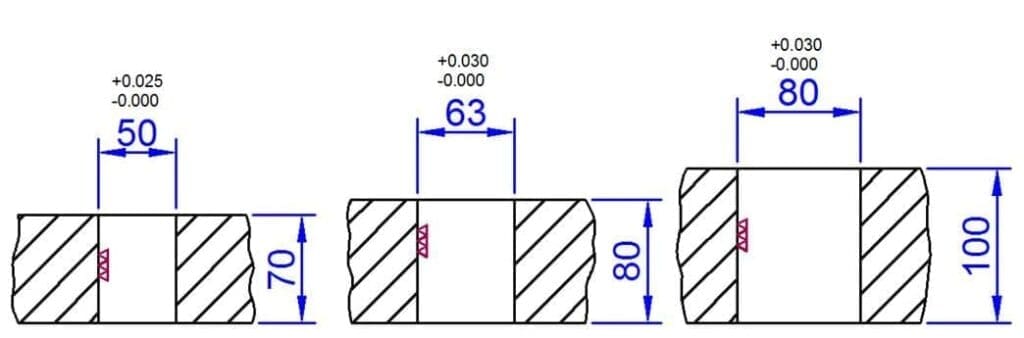

Respete las tolerancias del diámetro de alojamiento, así como los espesores de ensamble, esto con el fin de lograr una correcta rigidez, alineación y precisión. Analice este ejemplo de 3 barrenos cada uno de diferente diámetro.

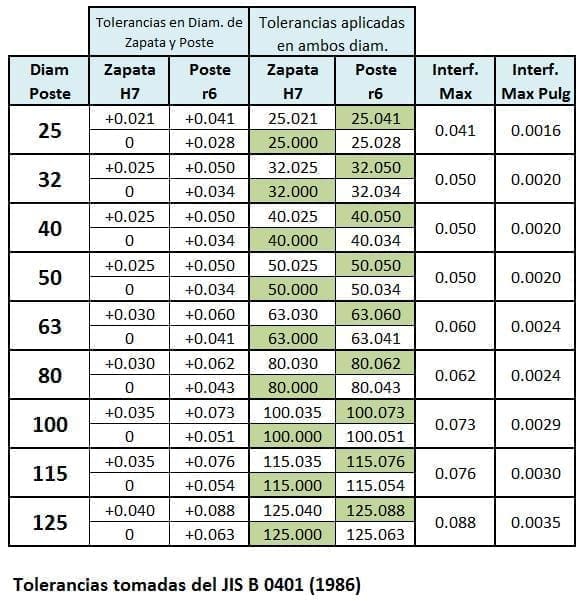

Aqui ya se muestran las tolerancias de ajuste H7 correspondientes para cada valor. Como observación final, vea la tabla comparativa de diámetros y ajustes, aquí se indica la Interferencia Máxima en la condición máxima de tolerancias, que existirá en el ensamble del Poste Guía contra la Zapata.
