Calculo de Recorte y Punzonado

El punto mas importante para efectuar este calculo, es el conocer el Perímetro de Corte.

Este puede ser el de uno o varios agujeros, así como las lineas del contorno de la parte a recortar o punzonar según sea el caso.

El perímetro de un agujero se obtendra: 3.1416 x Diametro

El perímetro de corte lineal o de contorno se obtendrá simplemente con una medición.

Siguiendo los siguientes pasos analicemos el siguiente ejemplo en un entorno milimétrico:

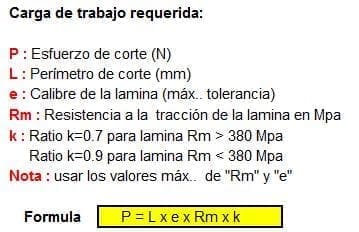

1.- Datos requeridos para el calculo:

2.- Reemplazamos suponiendo que tenemos un perímetro total de 500mm y utilizamos un Esfuerzo al corte para un acero de alta resistencia
